发热剂是一种粉末状的混合物,其中含有铝粉及氧化剂,当它同液态金属接触时即进行燃烧并发出大量的热能。如果在这种发热剂内加入一些能够控制燃烧速度的物质、一些耐火材料的填料和粘结剂,加水混匀后压制成型,烘干后便可用于金属浇铸方面,一般称做发热浇口冒口。它与一般浇口冒口不同的地方是:当它同浇铸的金属接触后能燃烧发热,然后成为一种坚实能耐高温的绝热材料,好似保存液态金属的容器;并使液态金属的温度在一个较长的时间内不变,甚至有时还可以要求它把液态金属的温度。

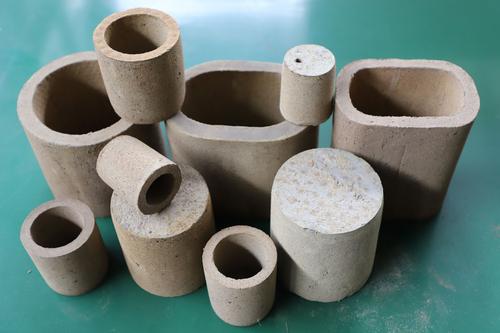

铸造用发热冒口套,所述冒口套的发热材料选用铝粉,其含量为冒口总重的25-35％,氧化剂采用能和铝粉发生铝热反应型放热反应的氧化剂Fe2O3、Fe3O4、MnO2、KNO3、KMnO4中的两种或两种以上,其含量为冒口套总重的25-45％；采用保温材料作为发热冒口套的基质,保温材料为轻质纤维材料、中空微珠、膨胀珍珠岩、蛭石、硅藻土中的一种,其加入量为冒口套总重的15-30％；在冒口套中添加一定量的耐火材料,耐火材料采用镁砂、硅砂、Al2O3、橄榄石中的一种或一种以上；其加入量为冒口套总重的5-25％；粘结剂为外加其加入量为冒口套总重的5-25％。

冒口的最主要的作用是补缩，防止部件产生缩孔。同时，冒口还具备排气作用，集渣作用。排气作用是指浇注时型腔内的大量气体通过冒口顺利地排出型外；集渣作用是指由于冒口通常设在铸件顶部，熔渣上浮从而能够聚集击在冒口中，同时冒口还可以作为液态金属注满型腔的标志等作用。
