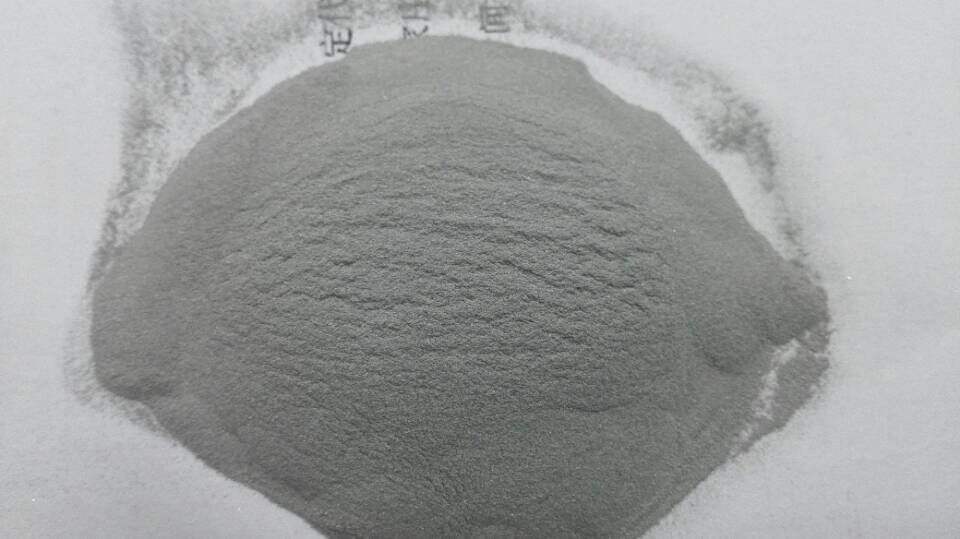

纳米铝粉 平均粒径：50nm

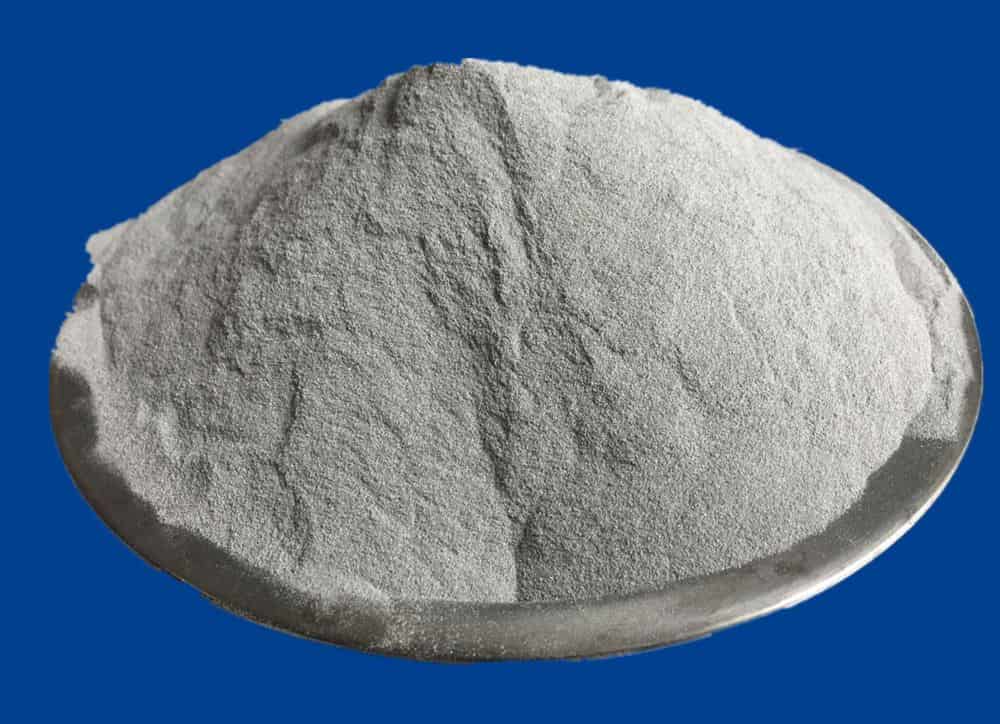

铝粉，俗称“银粉”，即银色的金属颜料，以纯铝箔加入少量润滑剂，经捣击压碎为鳞状粉末，再经抛光而成。铝粉质轻，漂浮力高，遮盖力强，对光和热的反射性能均好。经处理，也可成为非浮型铝粉。 铝粉可以用来鉴别指纹，还可以做烟花。铝粉由于用途广、需求量大、品种多，所以是金属颜料中的一大类。

性质：无气味。银白色金属粉末，自燃温度：5900℃，粉尘爆炸下限：40mg/m3。 不可接触稀酸或强碱。大量粉尘受潮时会自然发热。铝粉与其他金属氧化物的混合物遇火会发生激烈反应或起火。与卤元素混合会起火。与卤化碳氢化合物加热或摩擦会发生爆炸性反应。

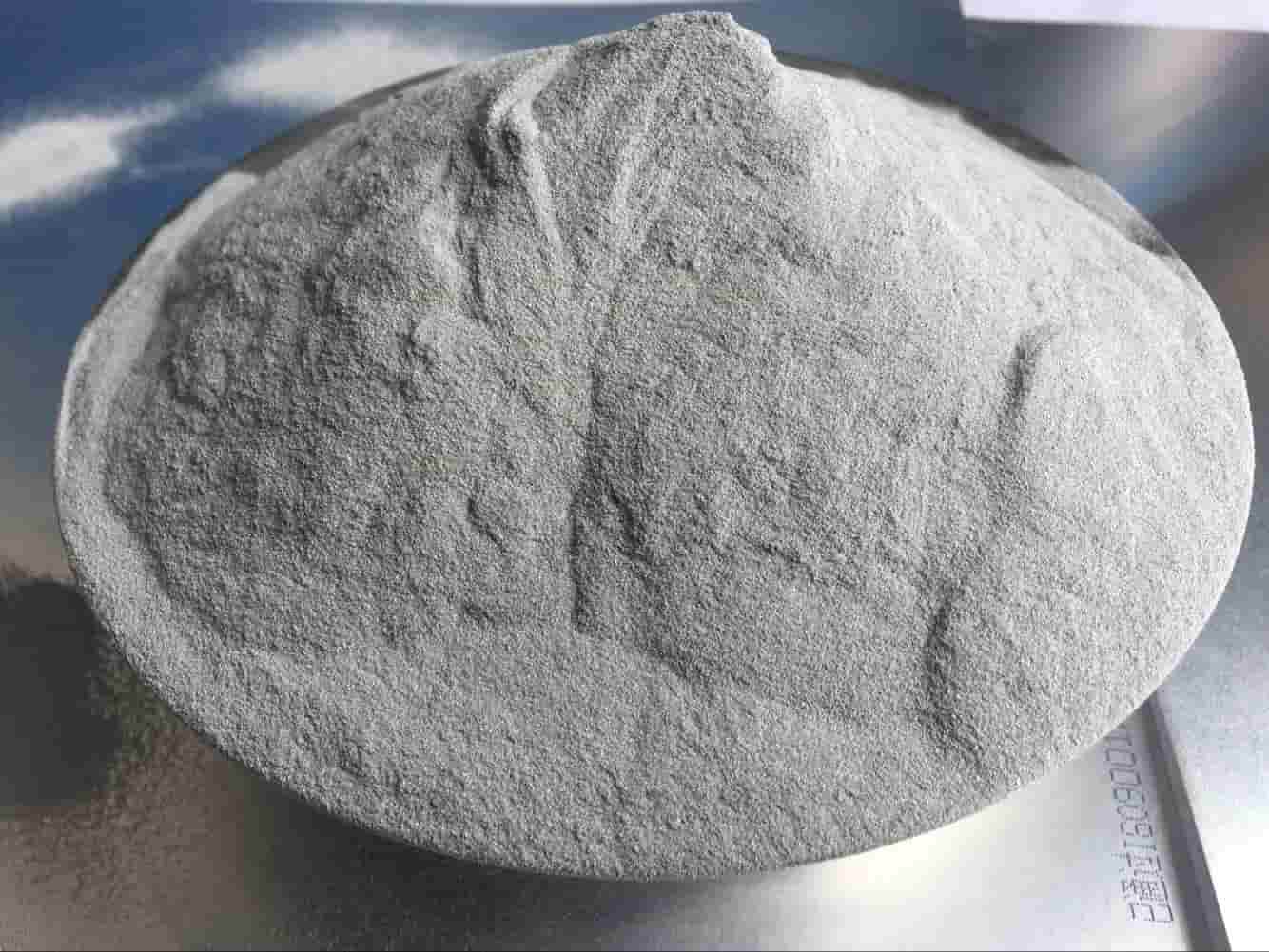

颜料用的铝粉粒子是鳞片状的，也正是由于这种鳞片状的粒子状态，铝粉才具有金属色泽和屏蔽功能。金属铝粉工业化生产很久以前就有，早期的生产方式是捣冲法，把铝碎屑放在捣冲机的凹槽内，捣杵在机械带动下连续冲打凹槽内的铝屑，具有延展性的铝在冲击下逐渐变成薄片并且破碎，在铝变得非常微薄细小后进行筛选，取出合乎要求的铝粉作为产品。捣冲法的生产效率很低，产品质量不易掌握，而且生产过程中粉尘很多，非常容易起火和爆炸。1894年，德国Hamtag用球磨机生产铝粉，在球磨机内放入钢球、铝屑和润滑剂，利用飞动的钢球击碎铝屑之后成为鳞片状铝粉，在球磨机内和管道里充满惰性气体，这种方法仍然沿用，被称之为“干法生产”。1910年，美国J.Hall发明了在球磨机内加入石油溶剂代替惰性气体，生产的铝粉与溶剂混成浆状，成为浆状铝粉颜料。这种方法设备简单，工艺安全，产品使用起来非常方便，很快为世界各国所采用。现代绝大多数铝粉颜料都采用这种方法，这种方法也称之为“湿法”。
应用范围

铝粉因具有银白色金属光泽，所以俗称铝银粉或银粉，其化学成份实为“铝”，并非“银”。应用范围：粉末涂料、油墨、塑胶色母粒、印刷、仿金纸、仿金卡、金胶片、纺织品，但在水性漆及带酸碱的油漆中使用会氧化变黑。不推荐用于要求耐酸碱及与雨水结合的场合。

超细银粉
1、超细浮银表面积大，当其暴露在空气中，能迅速在其表面生成一层钝态的保护膜，即氧化发黑，需做好密封措施，浮银不推荐用于要求耐碱的场合，如有要求可考虑采用银白珠光粉。
2、银粉的批次间有一定的差别，且受工艺、喷涂的影响较大，除需尽量保持生产工艺的稳定性外，应先试验再生产，以免扩大损失。
3、超细银盖底添加量1-2%，在添加高光蜡AW500B的情况下0.6%-1.5%就可盖底并产生很强的金属光泽，银粉添加量大越白，添加量越小越蓝，添加量不足时有黑点黑丝，或俗称苍蝇屎，整体偏黑。

4、浮银呈片状，总是漂浮在涂层的最外面一层，所以硬度及抗氧化发黑的性能稍差，要得到较好的硬度需内加消印增硬剂AS501，外加银粉增硬剂POL16，POL09等，不能加高光蜡、金银粉排列剂、聚乙烯蜡等，混合时间越长效果越好。

浮银
1、银粉粒径越小金属感越强，遮盖力也越强；添加量太大易产生吐粉和堵塞枪头的现象；添加量不够时容易出现黑点、发花或细小的条纹。R18、R01等特效新型银粉分散剂是用SIO2作载体的高效分散剂，不同于普通的银粉分散剂，不管银粉添加多少均可均匀分散无黑点，因而可以通过调节底色及减少银粉用量来调制灰黑、蓝相及不同色相的银粉效果，添加量极小，对流平有良好的促进作用。外加到片料里一起磨，不能直接外加，直接外加会产生颗料及白点等，R01效果最好，直接干混无颗粒。
2、浮型铝粉的片状结构在研磨挤出过程中会被破坏（变形或粉碎），结果使颜色发灰，所以一般使用干混方法。
非浮银
1、非浮银均匀地、平行地分布在整个涂膜在中，因而被树脂包裹，所以具有良好的抗氧化性及耐磨性，较好的耐候耐酸碱性，无手印，表面亮泽，且颜色可从底粉来调节，但添加量较浮银大，金属效果无浮银强，较白。

2、PCR\DIS型铝粉特别适用于户外产品，因为有无机包覆层,具有很好的耐水，耐候，耐化学性；虽然用硅等材料包膜，但在自然曝晒的环境中，铝粉在光照和湿度等条件下，很快会发生氧化等化学物理变化，从而使金属感减弱，涂膜发灰发暗，出现灰斑等。为解决此类问题及被擦伤等问题，建议用透明粉罩光。

3、盖底添加量以透明底粉测试，闪银的添加量最多可以达到10%左右；混合与喷涂工艺直接影响喷涂与遮盖效果，请注意混合均匀及喷涂的一致性，粒径越粗闪烁效果越好。
4、由于银粉颗粒在形状、密度和带电荷量方面与粉料存在差异，会造成分离现象而影响上粉。采用邦定技术将粉末与银粉进行粘接，上粉及效果大大提高。
5、铝粉能耐高温600℃不变色。
